DCモータコントローラSP【組立キット】DCC-06SP
DCモータコントローラSP【基板完成品】GDCC-06SP
回転制御範囲の不具合について
(掲載:2021.9.1)

2017〜2021.08までの製造ロット品の一部において
使用しているICとの相性により回転制御範囲が非常に狭くなる不具合があることが判明いたしました。

【不具合内容】
半固定抵抗またはボリウムを回しても回転数があまり変化しない。
反時計回し(最小位置)にしても比較的速めに回転し
停止または停止しそうなくらいゆっくりにならない。
【復旧対策】
デジタルIC(74HC14)を使用していますが、フィードバック制御回路においてアナログ的に使用していたため、ICメーカーの仕様変更(閾値変更)により正しい制御範囲に入らず回転制御範囲が非常に狭くなる状態になっていました。
R4、R5の抵抗値を変更することで本来の制御範囲にすることができます。

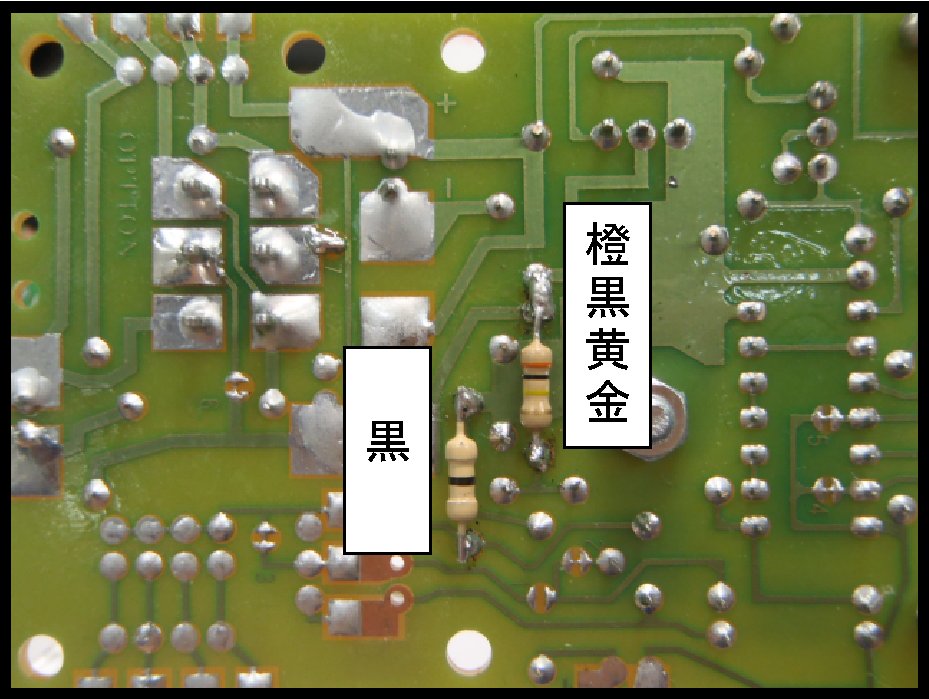

●IC1の型番が「SN74HC14」の場合
パターンを破損する恐れがありますので、表に取り付けた抵抗はそのままにして写真のように、R4、R5の真裏にそれぞれ抵抗を取り付けます。
R4(10KΩ)の真裏に0Ω[黒]を接続します。(合成抵抗は0Ω)
R5(100KΩ)の真裏に300KΩ[橙黒黄金]を接続します。(合成抵抗は75KΩ)

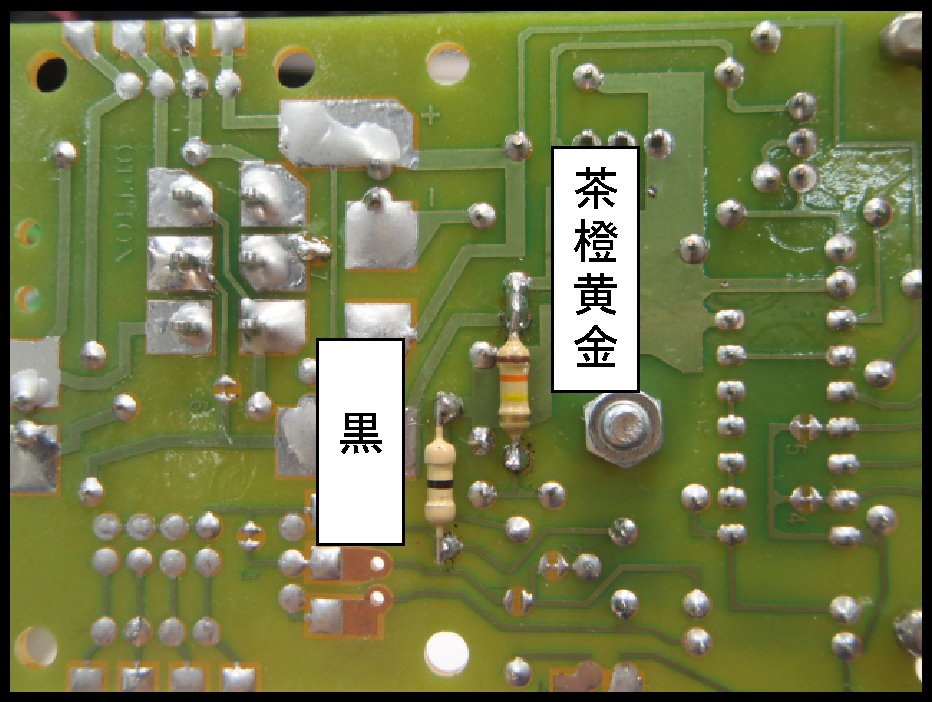

●IC1の型番が「HD74HC14」の場合
パターンを破損する恐れがありますので、表に取り付けた抵抗はそのままにして写真のように、R4、R5の真裏にそれぞれ抵抗を取り付けます。
R4(10KΩ)の真裏に0Ω[黒]を接続します。(合成抵抗は0Ω)
R5(100KΩ)の真裏に130KΩ[茶橙黄金]を接続します。(合成抵抗は56KΩ)


該当の症状の商品をご購入のお客様へは以下のように
対応いたします。
DCモータコントローラSP【組立キット】DCC-06SP を
 お買いあげのお客様
 変更用のパーツ(抵抗 0Ω,130KΩ,300KΩ)を発送いたします。
電子メールまたはFAXにて
[お買いあげ店名][発送先住所と氏名][購入数量]を記載の上、
ご連絡の程お願いいたします。

DCモータコントローラSP【基板完成品】GDCC-06SP を
 お買いあげのお客様
 ▲正常な製品と交換する場合
 1.電子メールまたはFAXにて
  [お買いあげ店名][発送先住所と氏名][購入数量]を記載の上、
  ご連絡の程お願いいたします。
 2.こちらから「着払い先」をご連絡いたしますので、該当商品を、
  「着払い」にて送付ください。
 3.弊社にてパーツ変更を行った後、お客様に返送いたします。

 ▲ご自身でパーツを変更する場合
 変更用のパーツ(抵抗 0Ω,130KΩ,300KΩ)を発送いたします。
電子メールまたはFAXにて
[お買いあげ店名][発送先住所と氏名][購入数量]を記載の上、
ご連絡の程お願いいたします。

【本件に関する対応窓口】
共立電子産業(株)共立プロダクツ事業所
〒556-0005 大阪市浪速区日本橋5-8-26
TEL >> (06)6644-4447(9:00〜18:00)
FAX >> (06)6644-4448
email >> wonderkit@keic.jp

該当の製品をお持ちのお客様には、ご迷惑をお掛けしましたことを深くお詫び申し上げます。
